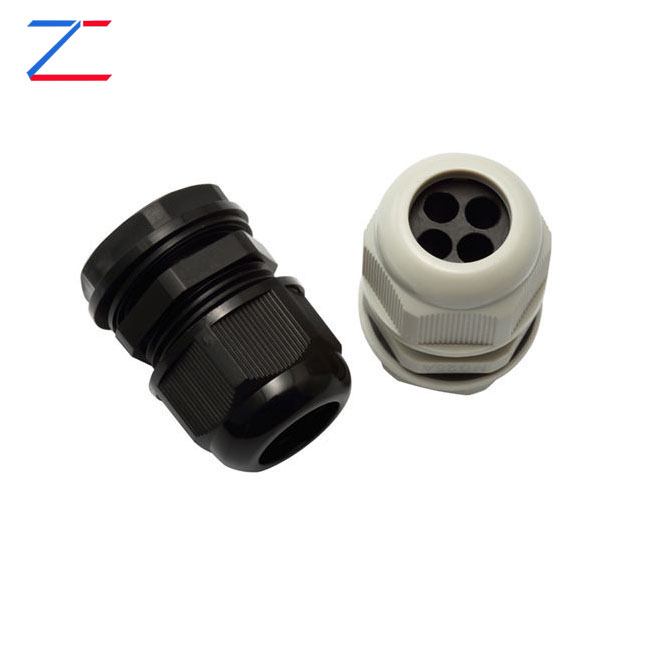

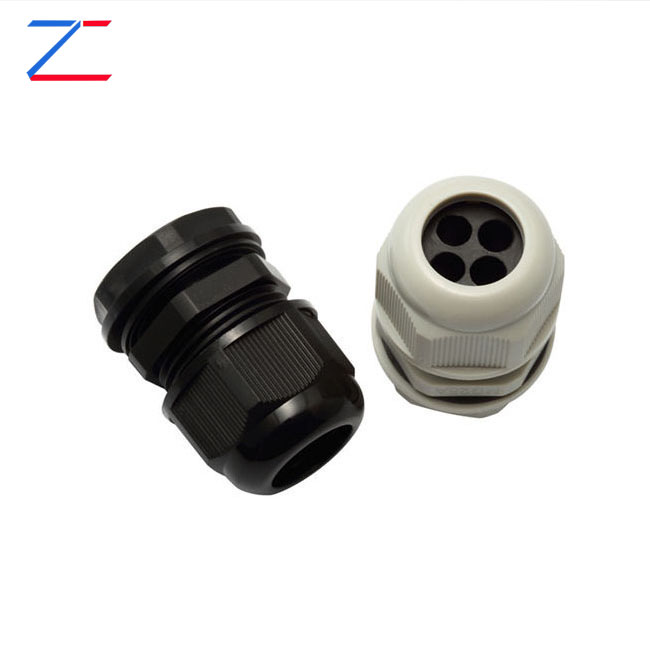

Glándula de cable de nylon de múltiples aguas 4 hoyos

Especificaciones de hilo:

Hilo métrico, hilo PG, hilo G (PF) y hilo NPT.

Descripción del Producto:

Este producto es un diseño de orificio de múltiples líneas, esta característica sobresaliente se puede integrar en cable múltiple al mismo tiempo que un orificio de cable, no solo puede reducir significativamente el tiempo de construcción y reducir los costos,
pero también reduce el espacio ocupado por el orificio de salida. Esta enciclopedia de productos a través de 1000 horas de resistencia a la resistencia a la resistencia a los rayos UV es impermeable y la función de empuje sigue siendo la misma.
Los productos son propiedades resistentes a ácido y álcali, resistentes a la corrosión,
tales como productos químicos y solventes se pueden usar ampliamente en maquinaria, control automático,
conectores, electricidad, red, telecomunicaciones o comunicaciones, iluminación y otros campos.

Nivel de protección:

Dentro del alcance de las disposiciones de la hebilla de la tarjeta, y el uso del tornillo de sellado de tipo O, la cabeza apretada apretada, alcance IP68-5 bar.

Color:

Negro, gris, azul, rojo, ect blanco.

Calificación de fuego:

UL94V - 2. Nivel hasta donde V0 Nivel de protección contra incendios,

Material:

A.C.E.f parte hecha de Nylon PA66 (calificación de fuego UL 94 V - 2), B y D Parte adopta el caucho de resistencia a la intemperie EPDM. Todo tipo de apertura, material de caucho puede aceptar la personalización.

Temperatura de trabajo:

- 40 ℃ ~ + 100 ℃, el corto tiempo puede ser de hasta + 120 ℃

Tamaño de hilo

Rango de cables

Diámetro de hilo

Longitud del hilo

Diámetro de llave

Embalaje

    ∮ mm

C1 mm

C2 mm

   A ＆ F   mm

M

M12 x 1.5

2 ~ 3

12

9

18/19

50

M16 x 1.5

3 ~ 4

16

15

22/22

50

M20 X 1.5

4.3 ~ 6

20

15

27/27

50

M25 x 1.5

6.4 ~ 8.7

25

15

33/33

50

M32 x 1.5

7.7 ~ 10

32

15

41 /42

10

M40 x 1.5

7 ~ 9

40

20

50/52

10

11 ~ 13

40

20

50/52

10

Pg

Pg 7

2 ~ 3

12.5

8.5

17/19

50

Pg 9

2 ~ 3

15.2

9

22/19

50

Pg 11

1.6 ~ 2.2

18.6

10

24/22

50

2 ~ 3

18.6

10

24/22

50

3 ~ 4

18.6

10

24/22

50

Pg 13.5

3.5 ~ 5.2

20.4

10

27/20

50

Pg 16

2.5 ~ 3.5

22.5

11

30/27

50

3.3 ~ 4.3

22.5

11

30/27

50

4 ~ 6

22.5

11

30/27

50

Pg 21

3.6 ~ 5.2

28.3

13

36/33

50

5 ~ 6.5

28.3

13

36/33

50

6.4 ~ 8.7

28.3

13

36/33

50

Pg 29

7.7 ~ 10

37

12

46 /42

10

Pg 36

7 ~ 9

47

15

57/52

10

11 ~ 13

47

15

57/52

10

G (PF)

G 1/4

2 ~ 3

13.15

9

19/19

50

G 3/8

1.6 ~ 2.6

16.66

10

22/22

50

2 ~ 3

16.66

10

22/22

50

3 ~ 4

16.66

10

22/22

50

G 1/2

1.6 ~ 2.6

20.95

10

27/22

50

2 ~ 3

20.95

10

27/22

50

3 ~ 4

20.95

10

27/22

50

3.5 ~ 5.2

20.95

10

27/20

50

2.5 ~ 3.5

20.95

10

27/27

50

3.3 ~ 4.3

20.95

10

27/27

50

4.3 ~ 6

20.95

10

27/27

50

G 3/4

2.5 ~ 3.5

26.44

12

33/27

50

3.3 ~ 4.3

26.44

12

33/27

50

4.3 ~ 6

26.44

12

33/27

50

3.6 ~ 5.2

26.44

12.5

33/33

50

5.1 ~ 6.5

26.44

12.5

33/33

50

6.4 ~ 8.7

26.44

12.5

33/33

50

G 1

3.6 ~ 5.2

33.25

12

42 /33

10

5 ~ 6.5

33.25

12

42 /33

10

6.4 ~ 8.7

33.25

12

42 /33

10

7.7 ~ 10

33.25

15

42 /42

10

G 1 1/4

7 ~ 9

41.91

15

53/52

10

11 ~ 13

41.91

15

53/52

10

Escrutinio

Escrutinio 3/8

1.6 ~ 2.6

17.05

13

22

50

2 ~ 3

17.05

13

22

50

3 ~ 4

17.05

13

22

50

Npt 1/2

2.5 ~ 3.5

21.22

13

27

50

3.3 ~ 4.3

21.22

13

27

50

4.3 ~ 6

21.22

13

27

50

Npt 3/4

3.6 ~ 5.2

26.57

15

33

50

5.1 ~ 6.5

26.57

15

33

50

6.4 ~ 8.7

26.57

15

33

50

Npt 1

7.7 ~ 10

33.23

17

42

1
